フレキシブル基板(FPC基板)の製造工程について

フレキシブル基板(FPC基板) IMG
  1. フレキシブル基板(FPC基板) TOP >
  2. 製品情報総合案内 >
  3. フレキシブル基板（FPC基板）の製造工程（フローチャート版）

FPCの製造工程（フローチャート版）

※弊社ＦＰＣ工場の基本的な「フレキシブル基板（ＦＰＣ基板）製作工程」です。
　ボタンをクリックして頂くと、各工程の説明が表示されますのでご覧下さい。

両面タイプ

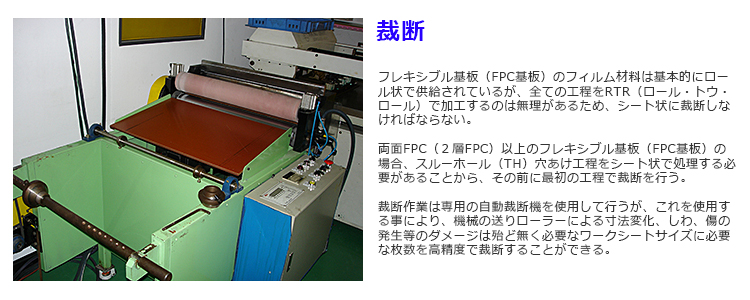

  • 裁断
  • ↓
  • スルーホール加工
  • ↓

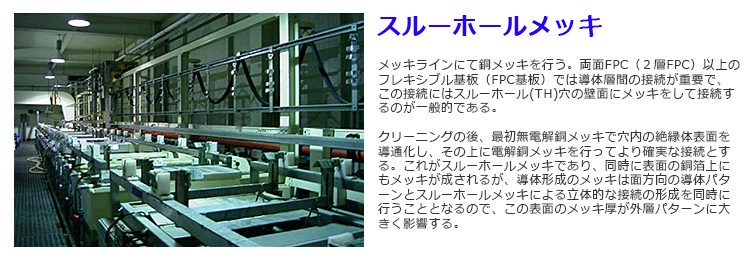

  • スルーホールメッキ
ダブルアクセスタイプ
  • 裁断
  • ↓

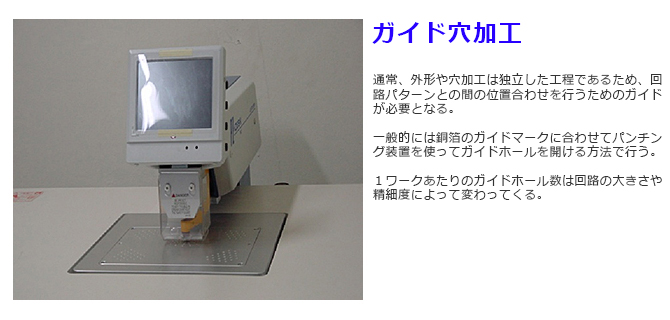

  • ガイド穴加工
  • ↓
  • ホットプレス
リジットFPC/多層タイプ
  • 裁断
  • ↓

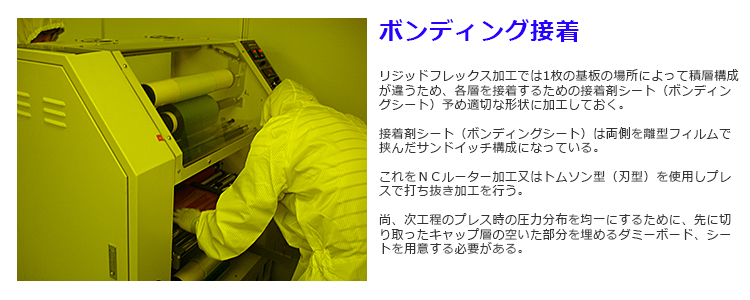

  • ボンディング素材
  • ↓
  • ホットプレス
  • ↓
  • スルーホール加工
  • ↓
  • スルーホールメッキ
片面タイプ

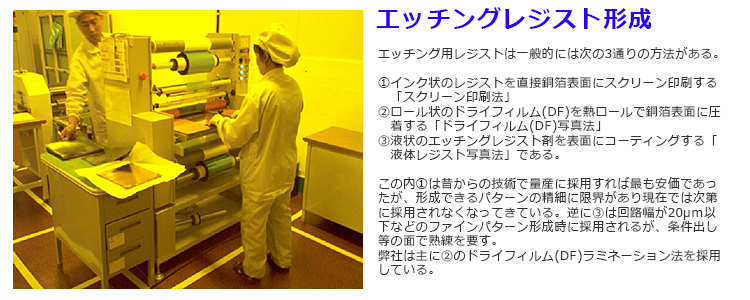

  • エッチングレジスト形成
  • ↓

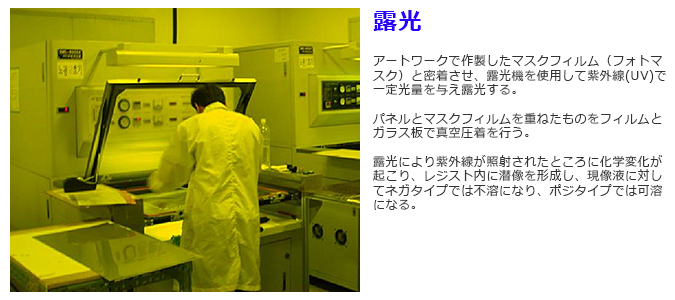

  • 露光
  • ↓

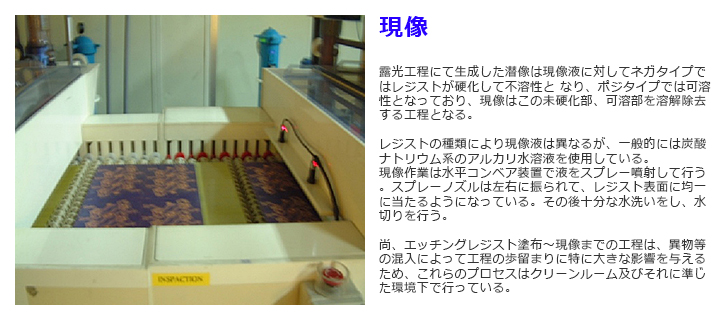

  • 現像
  • ↓
  • エッチング
  • ↓
  • エッチング
  • ↓

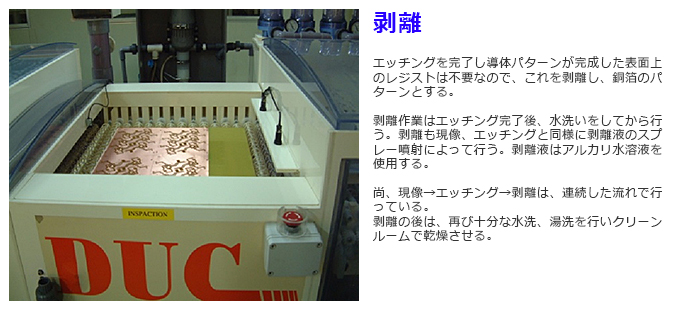

  • 剥離
  • ↓

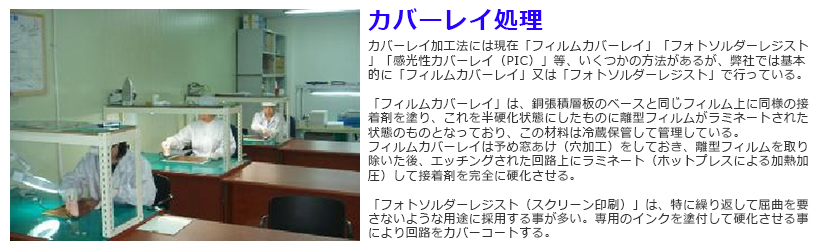

  • カバーレイ処理
  • ↓

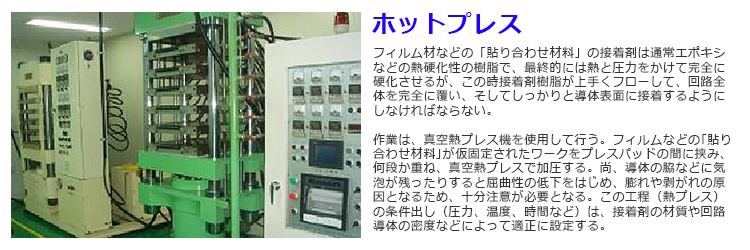

  • ホットプレス
  • ↓

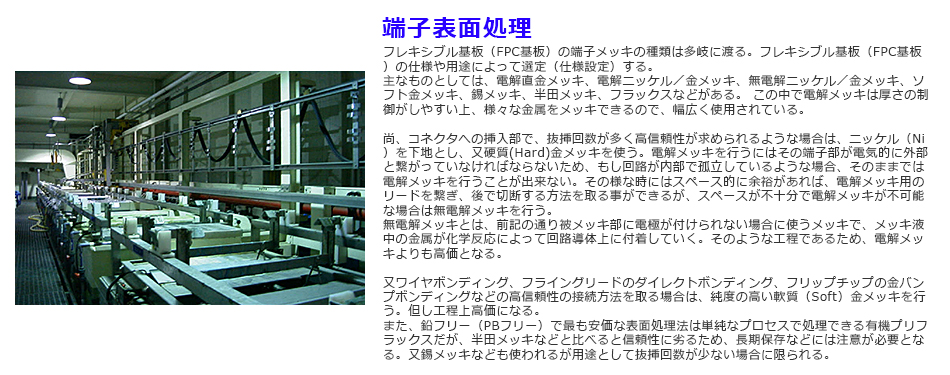

  • 端子表面処理
  • ↓
  • ガイド穴加工
  • ↓

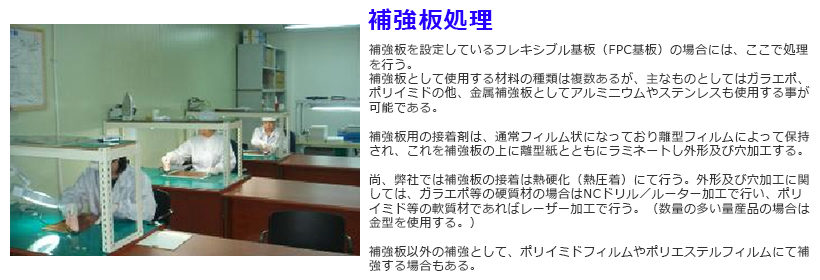

  • 補強板処理
  • ↓
  • ホットプレス
  • ↓

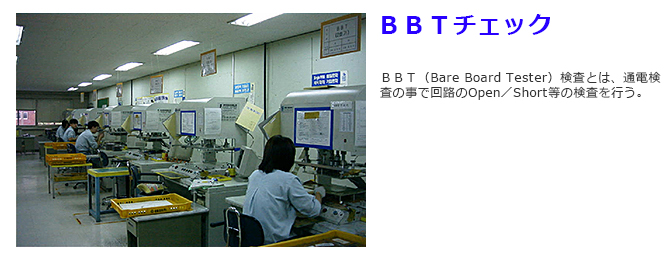

  • BBTチェック↓

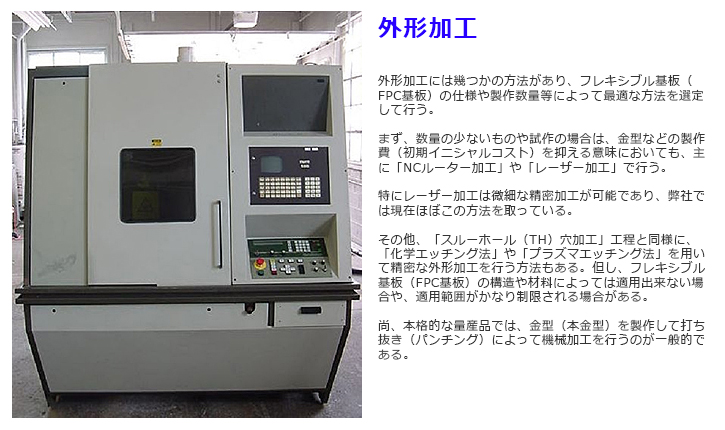

  • 外形加工
  • ↓

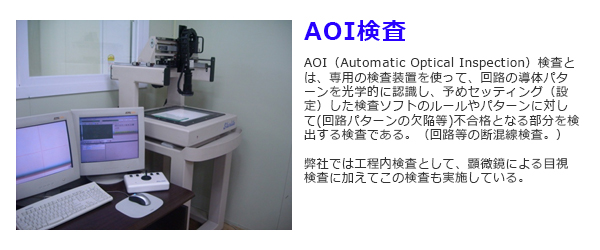

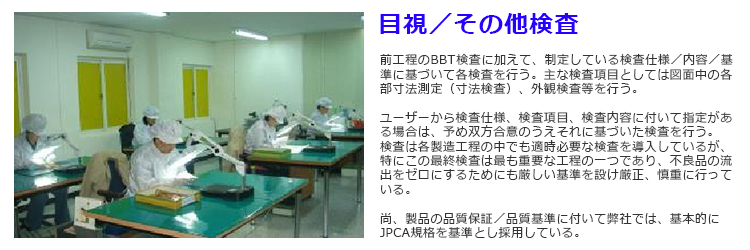

  • 検査
  • ↓

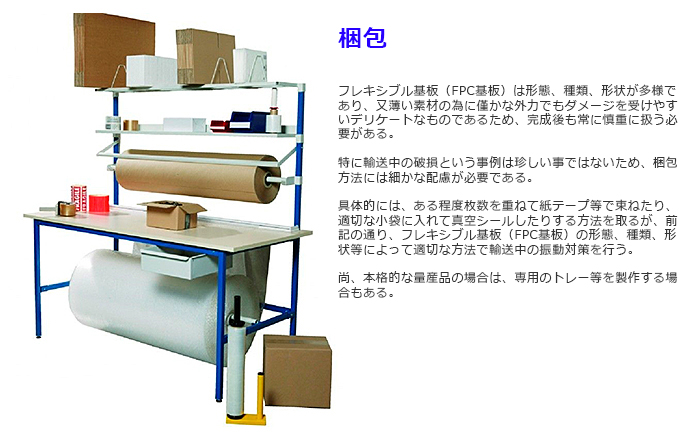

  • 梱包
  • ↓

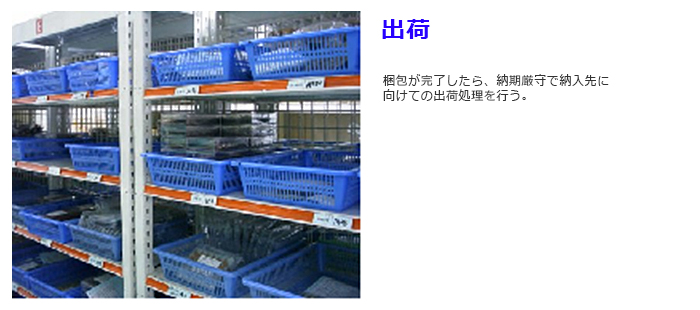

  • 出荷
スコットデザインシステムのフレキシブル基板（FPC基板）工場で製作するFPCの主な製造工程について
本ページと違いテキストによってご案内するページもございますので、こちらの方も是非ご覧下さい。
アイコン
FPCの製造工程（テキスト版）のページへ
