シールドFPC

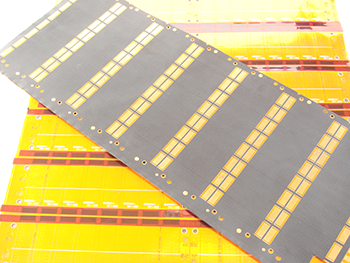

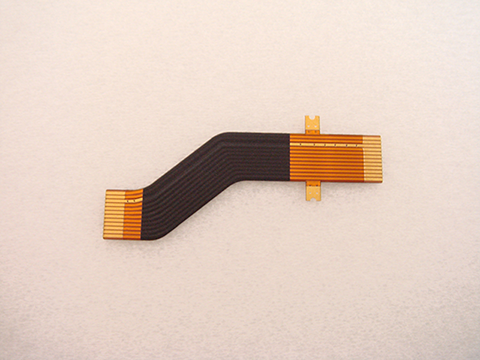

シールドフレキシブル基板(シールドFPC基板) 製品写真1 シールドフレキシブル基板(シールドFPC基板) 製品写真2

製品特徴

シールドフレキシブル基板(シールドFPC基板)とは、高周波信号の高速伝送/ノイズ対策のためのシールド構造を持たせたフレキシブル基板(FPC基板)です。
回路が高速になってくると、それに伴って信号ライン間のノイズなどが大きな問題になり、何らかのシールド処理が必要になってきます。そこでフレキシブル基板(FPC基板)の場合は、屈曲性機能を維持しながらシールド機能を得るためにいくつかの方法があります。
一つは通常の両面フレキシブル基板(両面FPC)の片側の導体層をシールド層として使用するというものです。具体的には信号側層で各信号ライン間にシールド用ラインを1本ずつ入れて、これを裏面のシールド層へTH(スルーホール)で接続するというものです。
もう一つは銀ペーストをシールド層として印刷する方法です。これは、まず片面フレキシブル基板(片面FPC)を製作し、回路上にカバーレイをし、予めコンタクト部には窓穴をあけておき、この上に銀ペーストを塗布(印刷)する。ただ、この銀ペースト印刷法は、時に(ピンホール発生など)製造工程での歩留まりがあまりよろしくない場合があり、現在弊社では主にシールドフィルムを使用するようにしています。
シールドフィルムには銀などの各種仕様があり、薄型フィルムの為、柔軟性、屈曲性、折り曲げ性にも優れています。
片面フレキシブル基板(片面FPC基板)、両面フレキシブル基板(両面FPC基板)、多層フレキシブル基板(多層FPC基板)などへのシールド処理が可能です。

基本構造

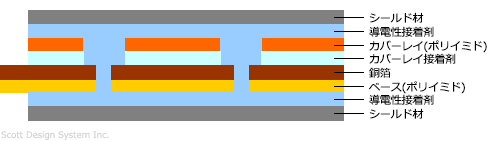

シールドフレキシブル基板(シールドFPC基板) 構造図

標準仕様


※ これは標準的な仕様です。実際には都度仕様を確認、協議の上決定しますので、
  ここに記載の限りではありません。

ベース材(3層材・2層材)
ポリイミドフィルム 12.5μm(1/2mil)      25μm(1mil)      50μm(2mil)
電 解 銅 箔 9μm(1/4oz)   12μm(1/3oz)   17.5μm(1/2oz)   35μm(1oz)
圧 延 銅 箔
カバー材
ポリイミドフィルム 12.5μm(1/2mil)      25μm(1mil)      50μm(2mil)
カバーコート フォトソルダーレジスト
表面処理
防 錆 処 理 防錆処理      耐熱防錆処理
半 田 処 理 クリーム半田
メッキ処理 電解直金メッキ
電解ニッケル/金メッキ
無電解ニッケル/金メッキ
ソフト金メッキ
すずメッキ
半田メッキ(PBフリー)
フラックス
補 強 材
補強フィルム ポリイミド      ポリエステル
補 強 板 ガラエポ      ポリイミド
金属補強板 アルミニウム      SUS
製作可能層数
層 数 3~10層

製品サンプル写真

これまでに当社で製造した  シールドフレキシブル基板(シールドFPC基板)  の一部です。
参考にご覧下さい。
※画面をクリックして頂くと拡大写真になります。

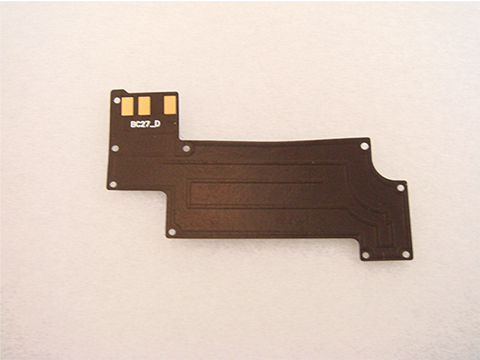

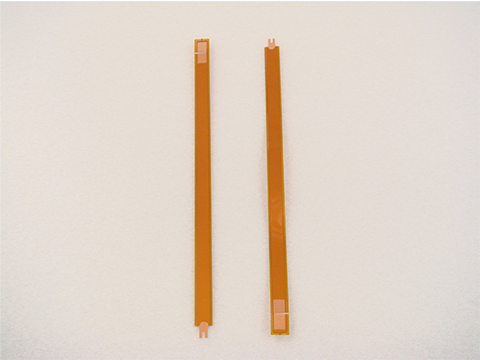

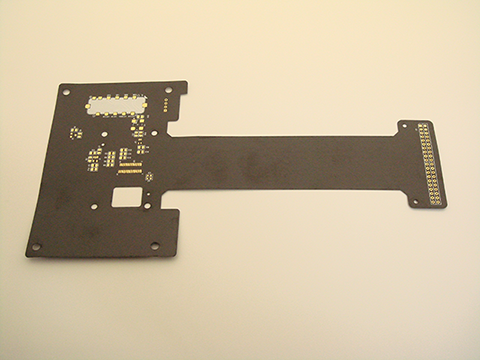

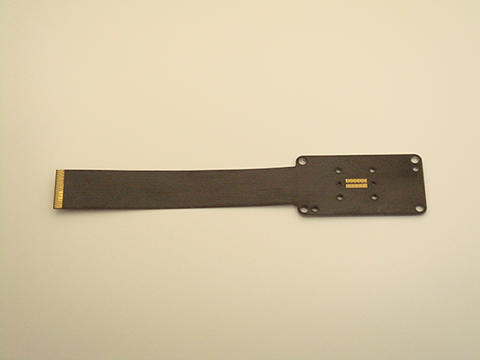

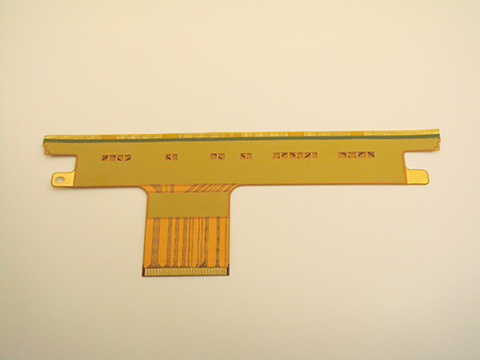

シールドフレキシブル基板(シールドFPC基板) サンプル1 シールドフレキシブル基板(シールドFPC基板) サンプル2 シールドフレキシブル基板(シールドFPC基板) サンプル3
sample1 sample2 sample3

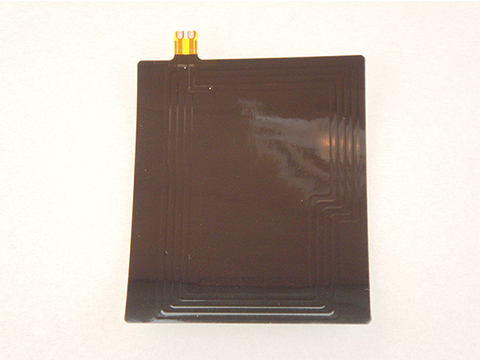

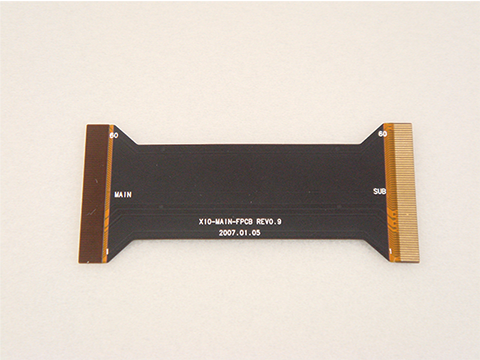

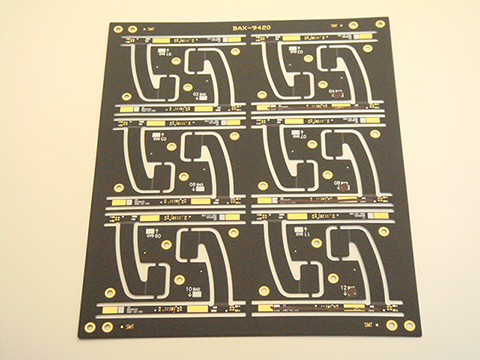

シールドフレキシブル基板(シールドFPC基板) サンプル4 シールドフレキシブル基板(シールドFPC基板) サンプル5 シールドフレキシブル基板(シールドFPC基板) サンプル6
sample4 sample5 sample6
シールドフレキシブル基板(シールドFPC基板) サンプル7 シールドフレキシブル基板(シールドFPC基板) サンプル8 シールドフレキシブル基板(シールドFPC基板) サンプル9
sample7 sample8 sample9
